- 檢衡車底盤加固 T5G四軸檢衡車（一）
- 發表于：2020-09-12 分類：技術支持 瀏覽次數： 來源于：原創
計量檢衡車作為衡器檢測的專用車輛，主要是底盤、吊臂、砝碼、車箱、砝碼定位裝置等幾種部件組成，底盤作為承載部分，直接影響整車的使用安全，為了能讓底盤的穩定性更強，底盤入廠之后首要處理的就是底盤部分，增強底盤的專用性。
我們以重汽T5G專用底盤為例，要想成為適應檢衡車改裝的底盤，需要對底盤做下列改動才能實現，主要是副梁、吊機安裝為加固、底盤部件專用化布置、擋泥板定位固定、車架橫梁改動、選裝輔助支撐腿安裝等幾部分，下面我們對各部分逐一介紹，讓您對檢衡車底盤有更清晰的概念，同時在選購檢衡車時也能要求改裝廠，實現底盤的專用化。
1、底盤到廠后首先測量底盤的長度，固定底盤使用區域，對吊機安裝位確定；
吊機安裝位置確定時，需要注意車架橫梁位置，車架橫梁的間距，尾燈支架、拖車鉤的裝置是否對吊機安裝干涉。同時為了能達到后加裝的電器設施有專用的線路走電和保險盒，需對線束提前固定在底盤大梁內側，方便接倒車影像、照明燈、爆閃燈等電器。

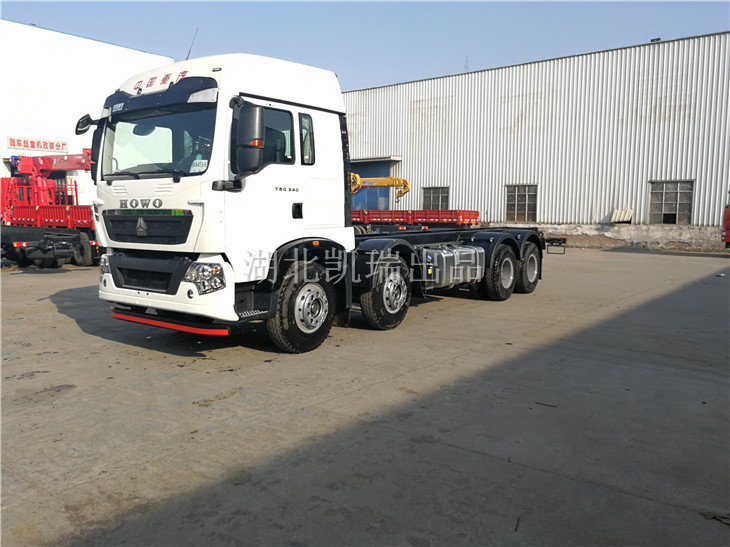

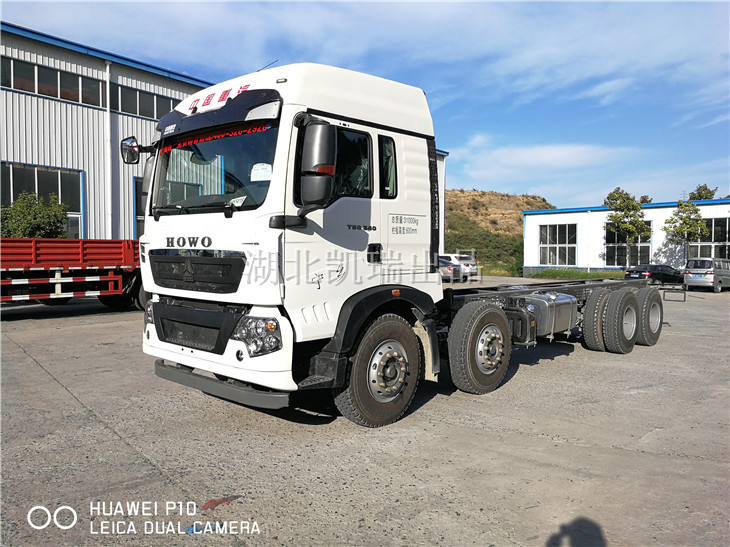

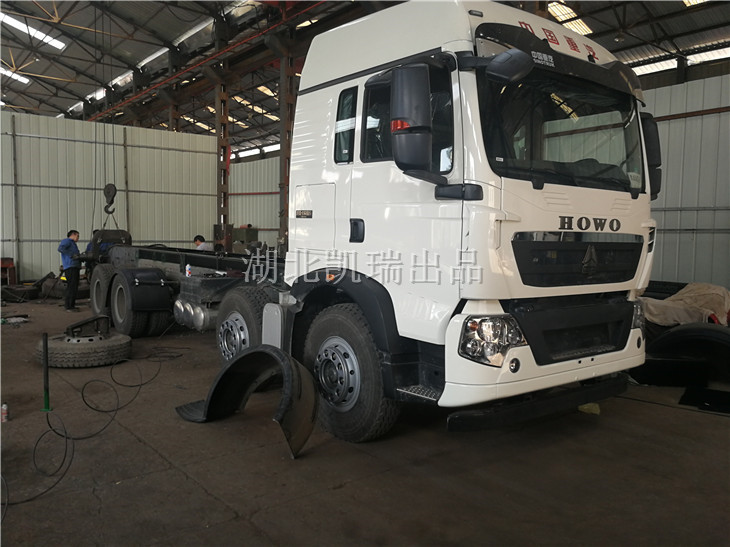

T5G檢衡車專用底盤

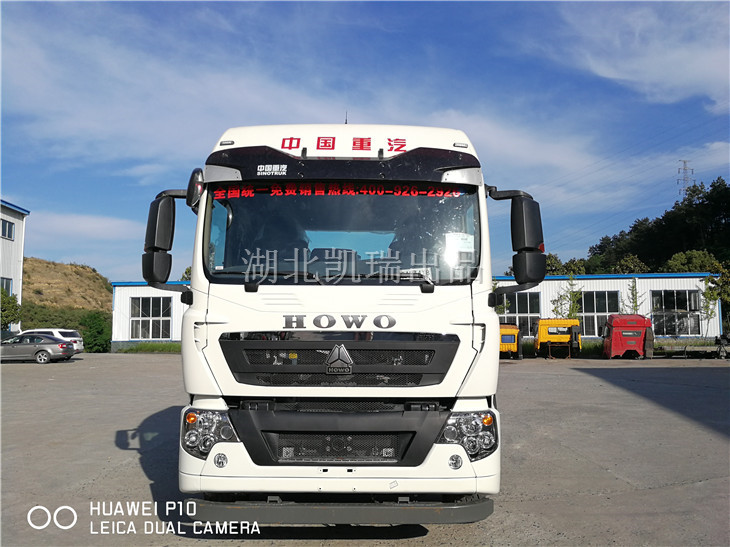

T5G底盤入廠
2、確定加固板的長度，連接板位置，對加固板冷鉚加固；
加固板為為了安裝吊機，加強此位置大梁與副梁的整體性的一種手段，通常的長度為，四軸的橫梁鉚釘以后均為加固板，使吊機的整個重量，以及車輛運動狀態下吊機產生的擺動力量，均在加固版的位置，并能消化這些動能。

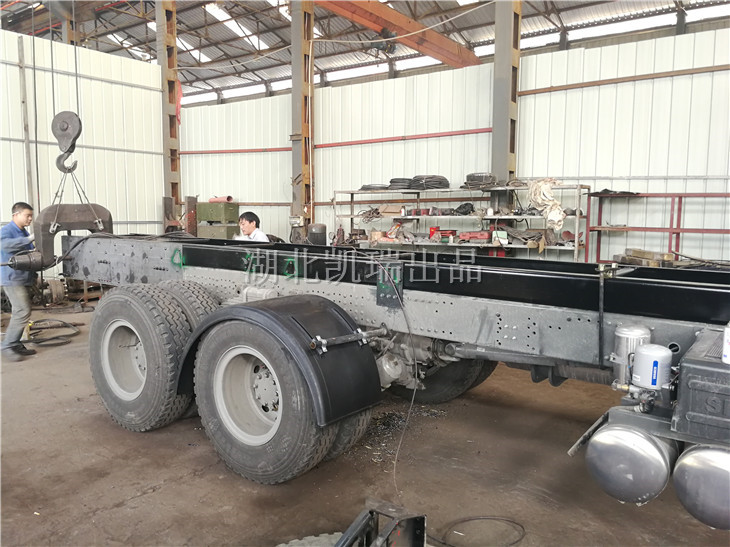

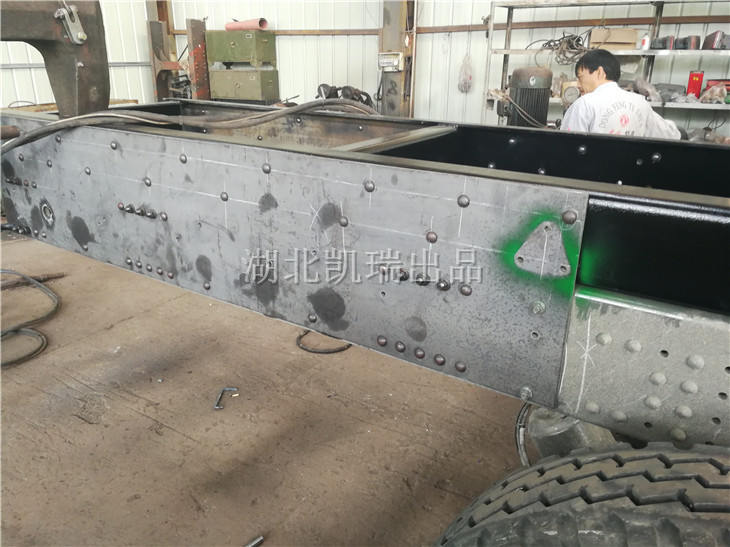

加固板定位安裝鉚接

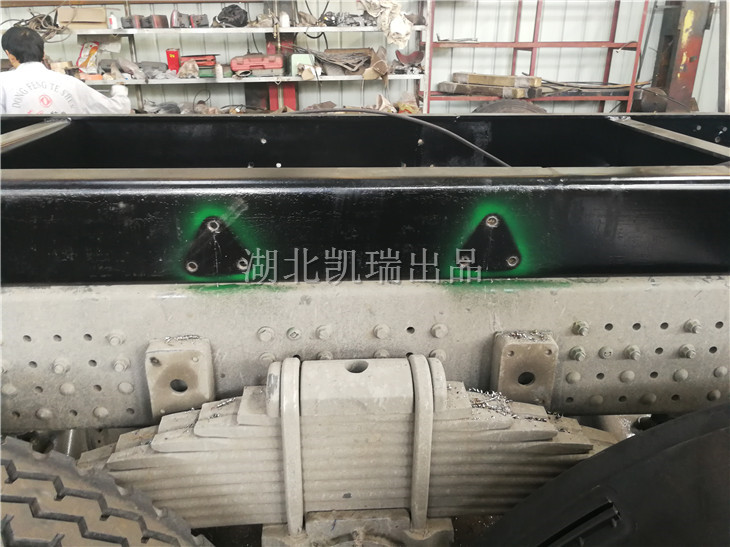

擋泥板支架定位孔

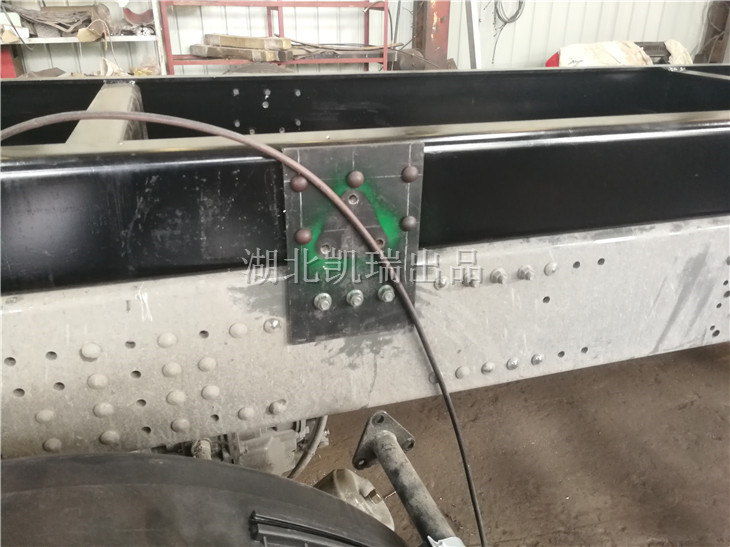

連接板安裝樣式（1）

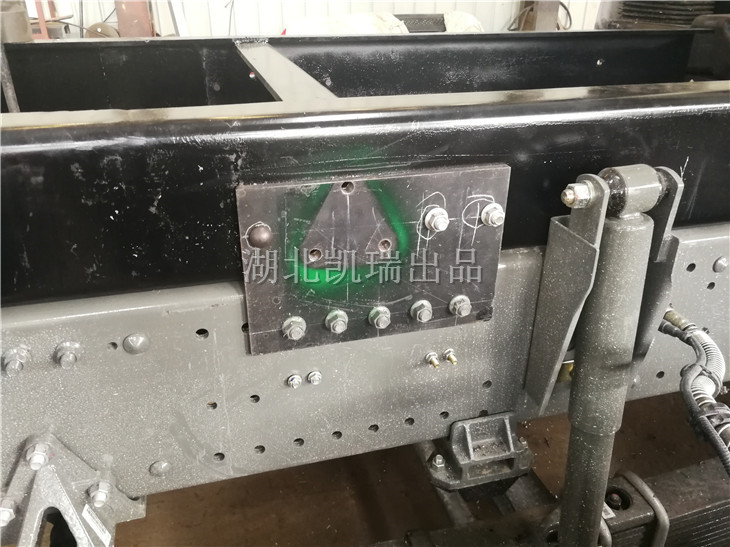

連接板安裝樣式（2）
加固板冷鉚加固副梁
安裝副車架及擋泥板
3、確定工具箱、備胎架、液壓油箱、擋泥板支架位置，鉆孔后防松螺栓連接；
工具箱基本上安裝吊機為的左側，方便拿取；備胎根據車架的空間，如果車架有空間，安裝在油箱的對面，保證車輛平衡，如果沒有空間在安裝車廂內；液壓油箱和吊機一體的則無需考慮，如果是分體的，那么液壓油箱通常安裝在取力器的一側，方便油管的連接；擋泥板的固定通常以車輛后期的限位塊間隙，加高5cm，這樣就可保證輪胎過復雜路面不會碰到擋泥板上方，我們通常采用半包圍的數值、鋁合金擋泥板，包裹性好，防止車廂會被泥水腐蝕。

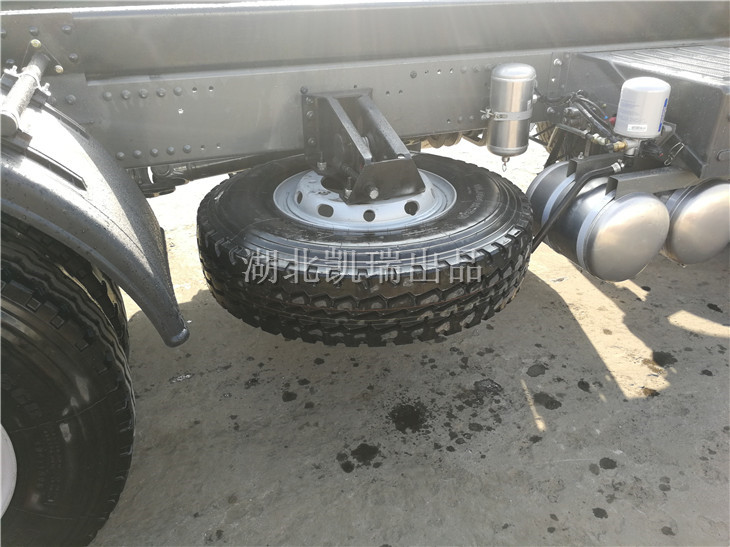

備胎固定位置

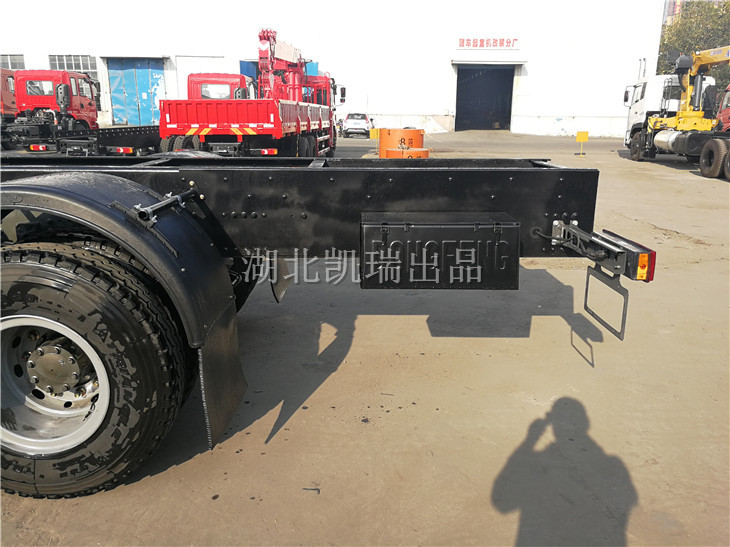

工具箱固定位置

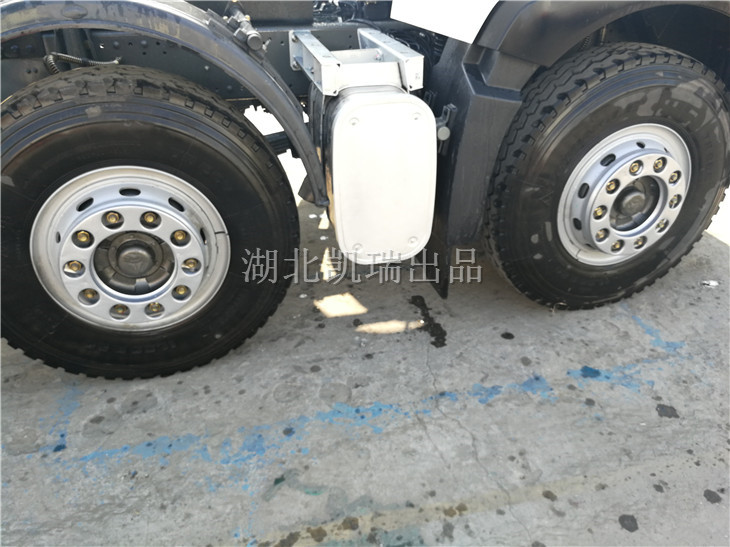

樹脂材料擋泥板樣式

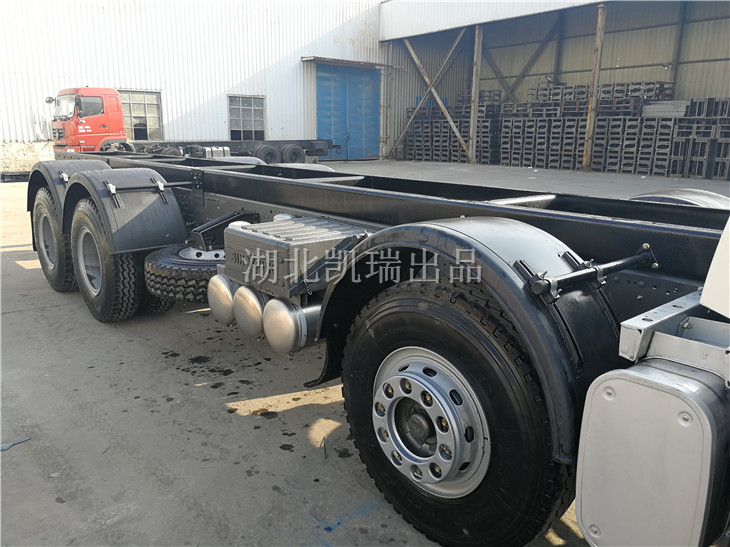

一、二軸之間的排氣裝置

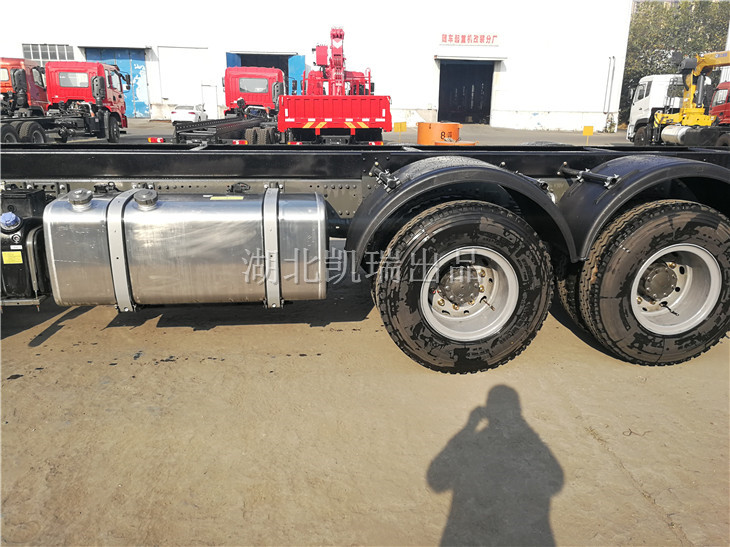

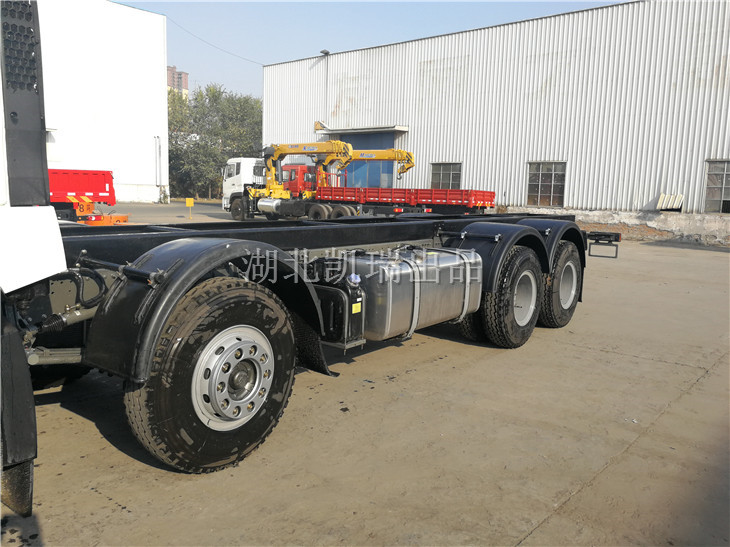

底盤加固后的左側
底盤加固后的右側
清洗完畢后的檢衡車專用底盤
4、安裝完畢后，固定輔助支撐腿，將輔助支撐腿安裝在一軸與二軸之間，或安裝在二軸后面；
在遇到客戶要選裝輔助支撐時，基本上會安裝在安裝在一軸與二軸之間，或安裝在二軸后面，這就要求將液壓管路、安裝空間提前布置完畢，并對輔助支撐腿安裝點做好加強加固，保證整體的強度。

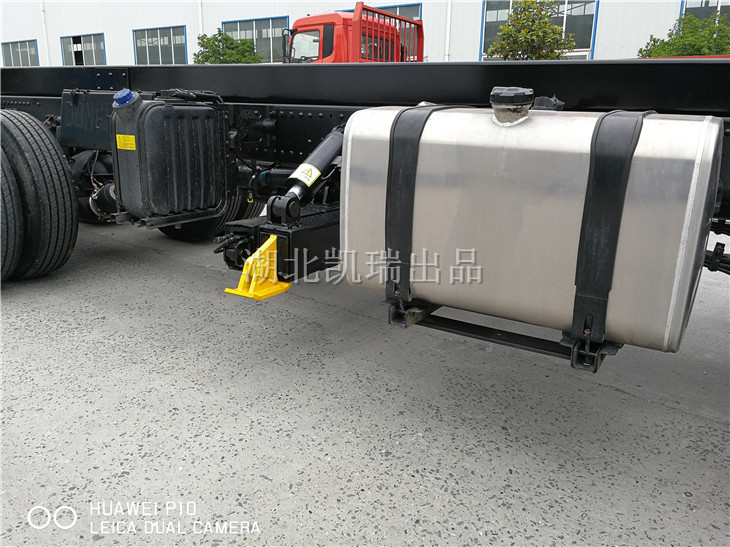

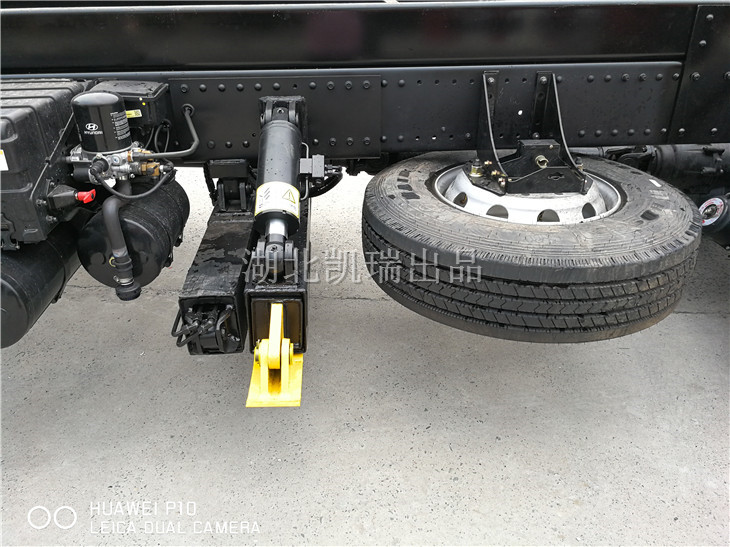

輔助支撐腿
輔助支撐裝置安裝后效果
5、底盤清洗，準備進入吊機安裝工序，做貨箱、砝碼定位裝置等；
為了能更好的將液壓管路布置在底盤內側，需要在安裝貨箱前對吊臂的安裝，固定好吊機安裝位置，避免干涉貨箱安裝。
上面幾個步驟就是一款檢衡車專用底盤加固的基本步驟，這樣加固后底盤，無論是吊機安裝位還是整車的承載部分都不能實現強度的提升，避免出現底盤副梁移位、車架閃動變形、副車架與車架之間的滑動等現象，購買檢衡車選用一款專用的底盤，為您后續減少了很多的麻煩。
