- 計量檢衡車用圓形砝碼固定架（三）
- 發表于：2020-09-16 分類：配件中心 瀏覽次數： 來源于：原創
計量檢衡車配裝圓形砝碼時，砝碼固定裝置可以焊接在底板上，也可用折彎板焊接在稱重鋼板上，根據圓形砝碼形狀，將承載底梁加高或加寬，使砝碼穩固在砝碼架內；
1、槽鋼焊接底板樣式
這種結構是采用槽鋼直接焊接在底板上形成的，做出圓形砝碼的“V”字形，砝碼落在“V”字內，槽鋼焊接在承載梁上，承載梁帶有墊皮，可保證砝碼防滑，并起到很好的耐磨作用。
2、錳鋼板折彎而成樣式
這種結構式將10mm鋼板，折彎成大鈍角，坡度正好是圓形砝碼的切線夾角，承載梁內，承載梁固定在鋼板上，將鋼板用螺絲螺母與底板連接，這種結構開度比較大，利于砝碼的吊裝。

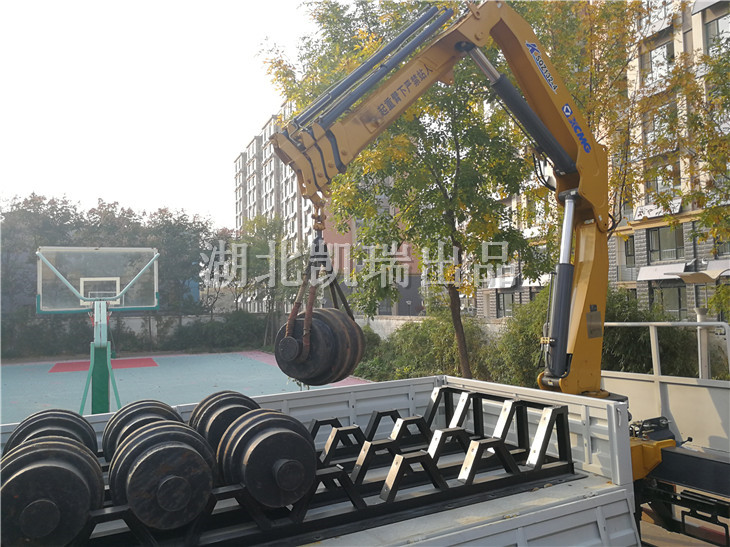

槽鋼焊接砝碼固定架

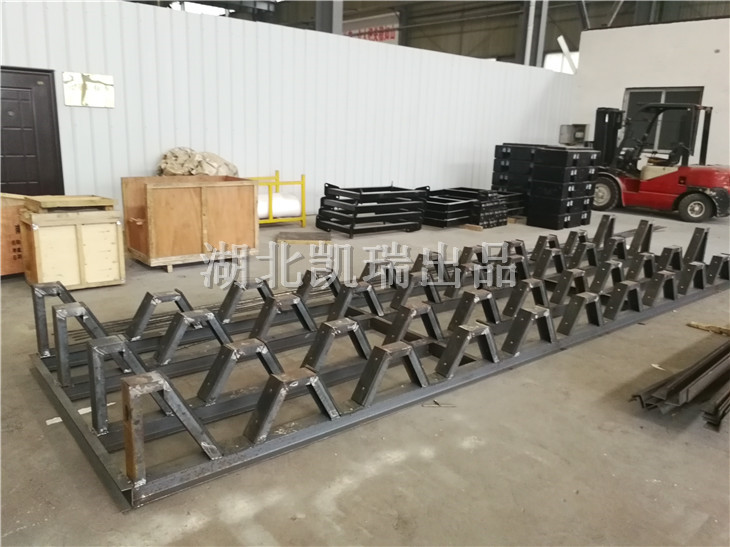

未裝配的砝碼固定架

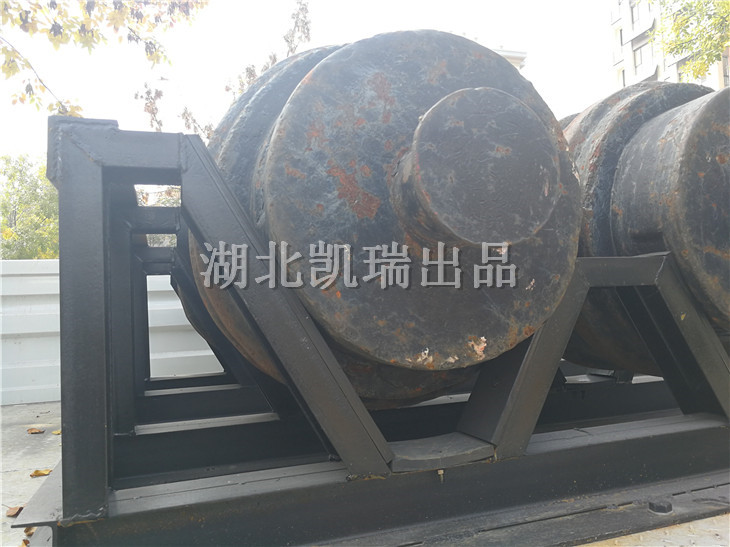

單個圓形砝碼落于砝碼架內細節

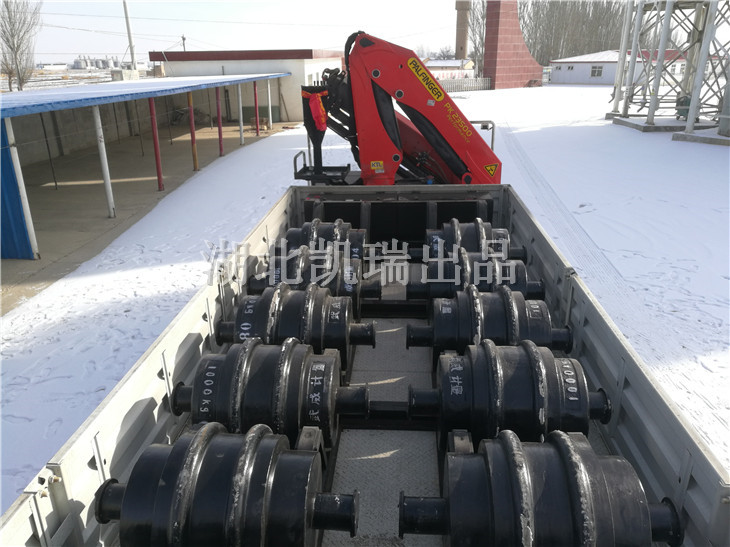

圓形砝碼裝載在固定架內

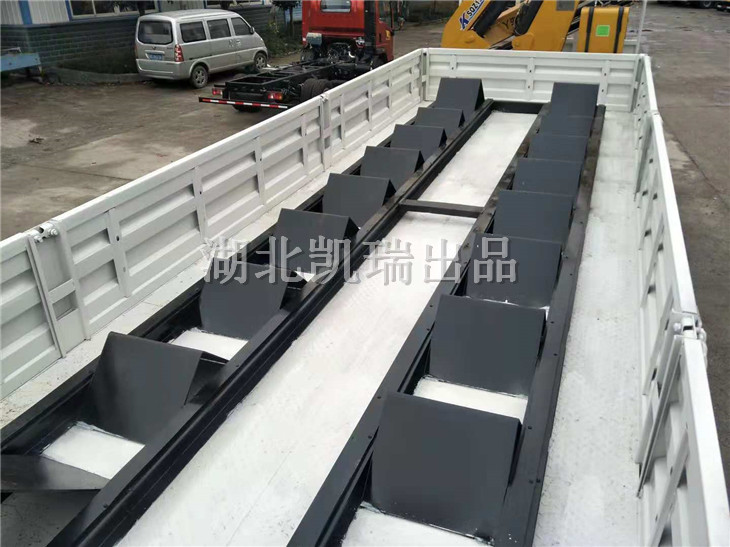

折彎板形成的圓形砝碼固定架

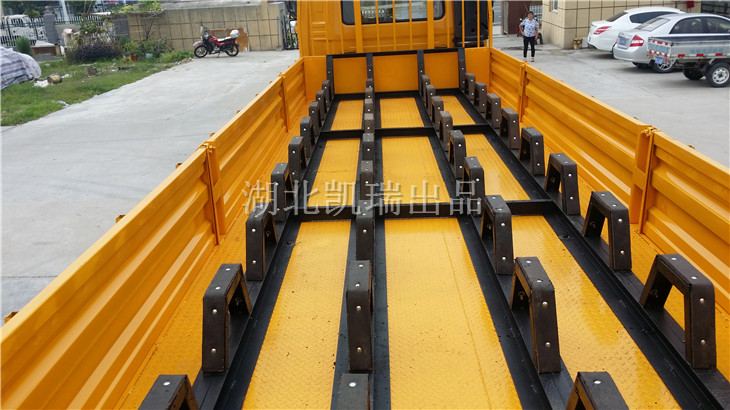

圓形砝碼架整體樣式

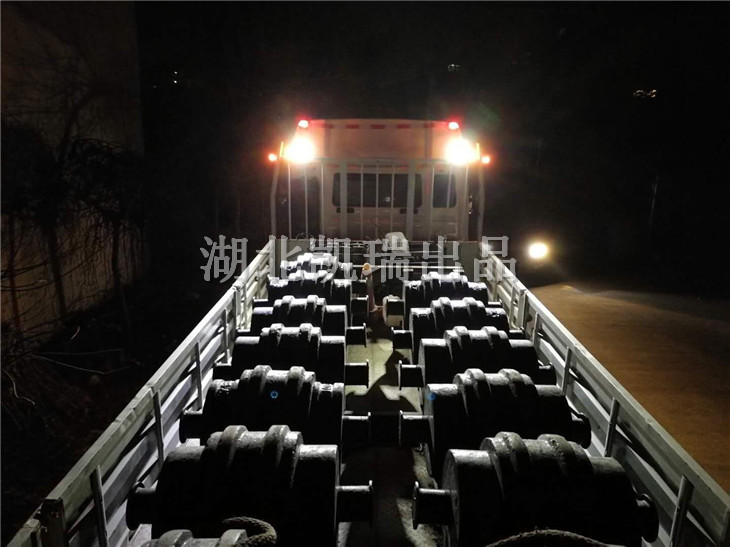

砝碼裝載在固定架內夜間狀態
